DIN 6921とGB/T 16674 HEX FLANGE BOLTS-DIMENSIONS-SUTTITUTABITIAL-APPLICASSIONS、現在のインベントリの比較

フランジ付きヘキサゴンボルトは、多数の産業で広く使用されている重要なファスナーであり、標準的な六角形のボルトと比較して頭の下に大きなベアリング面を提供するため、多くの用途で別の洗濯機の必要性を排除します。これらのファスナーを管理する2つの一般的な基準は、ドイツの標準DIN 6921と中国国家標準GB/T 16674です。どちらも同様のタイプのボルトを定義しますが、特定の要件を理解することは適切な適用と調達に不可欠です。

標準の概要

• DIN 6921：フランジ付きヘキサゴンボルト： この標準は、メトリックスレッドと頭の下に円形のフランジを備えた六角形のボルトの特性を指定します。これは、特にヨーロッパのエンジニアリングの文脈で、国際的に広く使用されているドイツの標準であると考えられています。

• GB/T 16674：フランジ付きヘキサゴンボルト： これは、フランジ付きの六角形のボルトの中国国家標準です。多くの最新のGB基準と同様に、GB/T 16674は、多くの場合、グローバルな慣行との互換性を目指して、ISO標準を参照することが多い国際標準と調和しています（ただし、特定の調和レベルは異なります）。これは、中国内のこのタイプのボルトの主要な基準です。

寸法パラメーター比較

両方の標準は同じタイプのボルトを記述していますが、指定された寸法と公差に微妙な違いがある可能性があります。考慮すべき重要な寸法は次のとおりです。

1. スレッドサイズとピッチ： 両方の標準は、対応するピッチを持つ標準メトリックスレッド（M5、M6、M8、M10など）をカバーしています。一般的なサイズの場合、公称スレッド寸法は一般に同一であり、基本的なメトリックスレッド標準（ISO 262のような）に準拠しています。

2. フラットを越えて（レンチサイズ）： 必要なレンチサイズを決定する六角形のフラット全体の寸法は、通常、特定のスレッドサイズに対して標準化されており、多くの場合、2つの基準で同じであり、国際的な合意（潜在的にISO 4162など）を反映しています。

3. 頭の高さ： ボルトヘッドの全体的な高さ（フランジを除く）は、対応するサイズのDIN 6921とGB/T 16674の間で類似している可能性がありますが、特定の範囲の許容値または特定の高さの値の変動が存在する可能性があります。

4. フランジの直径： 積分フランジの直径は、ベアリングの表面積に影響を与える重要な次元です。多くの場合、比較可能ですが、特に大きなボルトサイズでは、2つの標準間の指定されたフランジ直径または公差にわずかな違いがある可能性があります。

5. フランジの厚さと形状： 違いは、最小/最大フランジの厚さ、またはフランジエッジの正確なプロファイル（面取りや半径など）に見られる場合があります。

6. ボルトの長さ： どちらの標準も、各スレッドサイズの標準ボルトの長さの範囲をカバーしています。利用可能な標準長は、2つの標準の仕様によってわずかに異なる場合があります。

7. 公差： 名目上の寸法が同じであっても、頭の高さ、フランジ直径、糸のマイナー径などの寸法の許容値（許容変動）が異なる可能性があり、精密アプリケーションの交換性に影響を与えます。

寸法に関する要約： 多くの一般的なサイズおよび非批判的なアプリケーションでは、主要な次元（スレッド、フラットを横切る）は、多くの場合非常に類似しているか同一です。しかし、 重要なアプリケーションでは、それぞれの現在の標準ドキュメントにリストされているように、すべての特定の寸法、公差、および材料仕様を慎重に検証する必要があります。

代替性評価

DIN 6921ボルトは、GB/T 16674ボルトの代わりになりますか？

• 代替性の可能性： デザインの根本的な類似性と、多くの場合、主要な名目上の寸法（特にスレッドサイズとフラット全体）の密接な対応のため、DIN 6921およびGB/T 16674ボルトは 多くの場合、多くの汎用または非批判的な固定アプリケーションに代わるものと見なされます。 ボアホールがスレッドに対応する場合、フラットがツールと一致し、フランジはジョイントの要件に十分なベアリング領域を提供します。 かもしれない 受け入れられる。

• 制限とリスク：

  • 耐性の積み重ね： 許容範囲のわずかな違いは、緊密なクリアランスまたは重要な適合を伴うアセンブリの問題につながる可能性があります。

  • ロード分布： フランジの直径または厚さの変動は、クランプ力の分布に影響を与える可能性があります。これは、ストレスや振動が発生しやすい用途において重要です。

  • マテリアルグレードと強度クラス： どちらの標準もさまざまな強度クラス（8.8、10.9など）をカバーしていますが、特定の材料構成、テスト要件、またはマークの条約は、それぞれの管理基準で定義されているように微妙な違いがある可能性があります。

  • アプリケーションの重要性： 障害が重大な安全リスク、構造的妥協、または高コスト（自動車安全システム、重要な機械ジョイントなど）を引き起こす可能性があるアプリケーションの場合、指定された標準（DIN 6921またはGB/T 16674）に厳密に付着することが最重要です。代替はです お勧めしません 徹底的なエンジニアリングの検証と承認なし。

代替性に関する結論： 寸法の類似性のためにあまり要求の少ない役割で頻繁に可能ですが、置換は 1対1の交換が保証されていません 。アプリケーションの特定の要件を常に評価し、重要な用途については、 公式基準を参照するか、専門家のエンジニアリングアドバイスを求めてください 一方を他方に置き換える前に。

典型的なアプリケーションシナリオ

DIN 6921とGB/T 16674フランジ付きヘキサゴンボルトの両方は、統合されたベアリング表面を持つ安全なジョイントが必要な幅広いアプリケーションで使用される汎用性の高いファスナーです。一般的なシナリオは次のとおりです。

• 一般的なシャーシ接続： サブフレーム、クロスメンバー、エンジンマウント、サスペンションコンポーネント、および車両シャーシアセンブリ内のその他の構造要素の一般的な接続に使用されます。統合フランジは、潜在的に不均一または柔らかい表面に荷重を効果的に分配するのに役立ちます。

• 機械と機器： 堅牢で信頼性の高いジョイントが必要なさまざまな種類の機械、産業機器、農業機械、および建設機器のファーシングコンポーネント。

• 自動車サブアセンブリ： 排気システム、シートマウント、括弧などを含む、メインシャーシを超えた多くの自動車サブアセンブリで使用されます。

• エレクトロニクスと電気器具： 固定センサー、コントロールユニット、ワイヤーハーネスブラケット、ジャンクションボックス、グラウンドポイント、およびその他の電気および電子コンポーネントが構造またはエンクロージャになります。フランジは、コンポーネントハウジングの損傷を防ぎ、安定した接触面を提供します。

• 金属製造： 一般的な製造作業における板金または構造プロファイルの結合。

• アプライアンス： 構造的留め具のためのさまざまな家庭用品および産業用品で使用されます。

結論

DIN 6921およびGB/T 16674の標準は、両方とも、多くの重要な側面で構造的および寸法的に類似したフランジ付き六角形のボルトを定義し、異なる製造地域での共通の使用を促進します。一般的なアプリケーションではしばしば代替可能ですが、許容範囲、特定の寸法、および材料の要件の潜在的な違いは、指定された標準への厳密な順守が重要なアプリケーションにとって重要であることを意味します。各標準の要件を理解することで、メーカーとエンジニアは適切なファスナーを選択し、パフォーマンス、安全性、コンプライアンスを確保できます。

また、読むこともお勧めします：

https://www.zjzrqc.com/contact/

https://www.zjzrqc.com/news/a-comprehinging-guide-to-automotive-fastener-types-from-manufacturer-oem-parts-custom-automotive-parts.html


https://www.zjzrqc.com/news/custom-fasteners-from-zhejiang-zhongrui-auto-partspdf-iatf16949-manufacturer.html

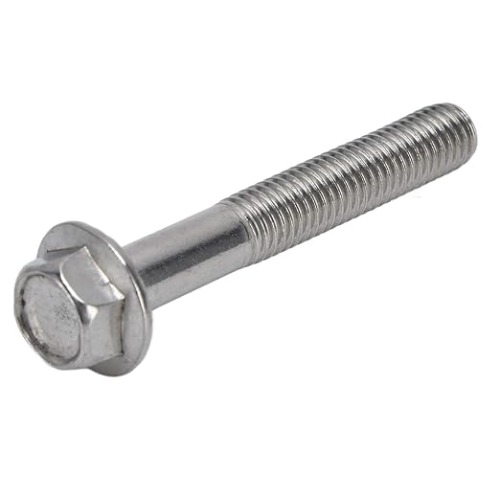

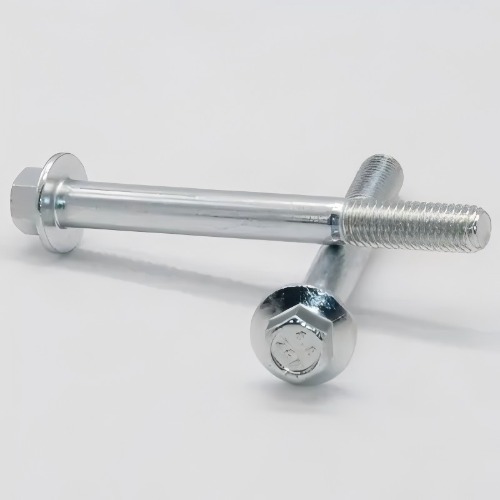

DIN 6921ヘックスフランジボルトの最新の在庫
