近代的な車両の複雑な設計と製造では、注意はしばしば主要なコンポーネントに焦点を当てていますが、無数の小さな部品の信頼性と性能も同様に重要です。しばしば目に見えない精密ファスナーは、安全性、耐久性、効率的なアセンブリのリンクピンです。

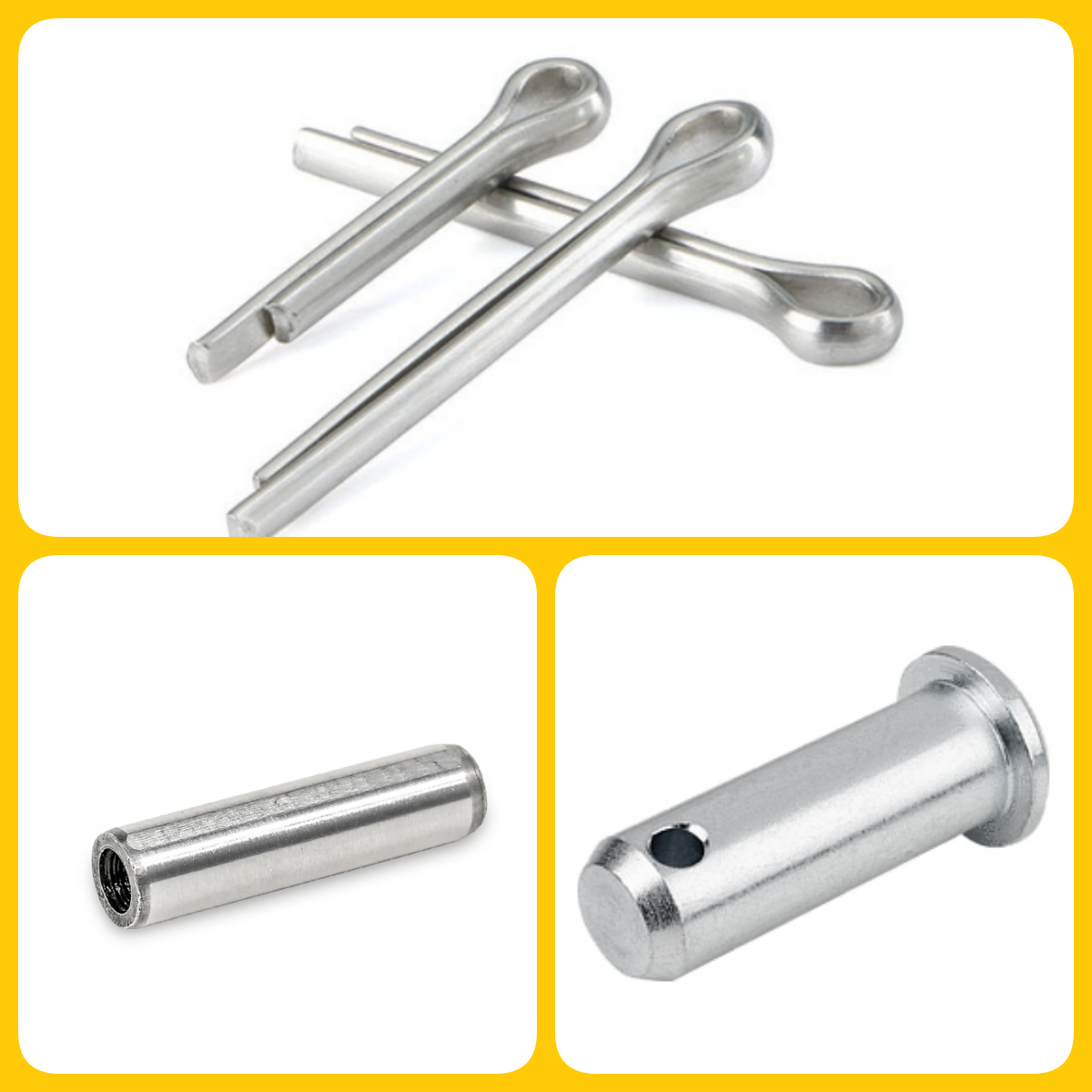

Zhijiang Zhongrui Auto Partsでは、グローバルな自動車産業が依存している高品質で標準化された固定ソリューションを提供することを専門としています。今日、3つの基本的なタイプのピン、内部スレッドを備えた平行ピン、ヘッド付きのクレビスピン、スプリットピンなど、特定の役割、重要な利点、およびSeamless Automotive統合のためのGB/T、DIN、ISO、JISなどの国際基準の重要性を強調します。
これらの重要なコンポーネントを理解することは、自動車エンジニア、デザイナー、調達スペシャリスト、製造業の専門家が卓越性を目指して努力するための鍵です。
1.内部スレッドを備えたパラレルピン：メンテナンスを容易にした精度アライメント
多くの自動車サブアセンブリ、特にコンポーネントを互いに正確に配置する必要がある場合、精度は最も重要です。内部スレッドを備えた平行ピンは、この目的のために特別に設計されており、正確なアライメントと安全な干渉適合を提供します。
それらが何であるか：これらの固体円筒形のピンは、精密装飾穴にぴったりとフィットするための高度に制御された直径を備えています。重要な特徴は、プーラーネジを受け入れるように設計された一端の内部スレッドです。
自動車で重要な理由：
正確なポジショニング：交配部品の機能にとって重要です。たとえば、トランスミッションでは、ギアとシャフトの正確なアライメントが、滑らかな電力移動と未熟型の防止に不可欠です。
安全な干渉フィット：車両の動作に固有の振動とせん断力に耐えることができる強力なジョイントを提供します。
合理化されたメンテナンス：内部スレッドは大きな利点です。コンポーネントがメンテナンスまたは修理のために分解する必要がある場合、プーラーネジをスレッドに挿入して、周囲の材料またはピン自体を損傷することなくピンを抽出できるようにします。これにより、ダウンタイムが短縮され、製造およびサービス環境の複雑なアセンブリ/分解プロセスが簡素化されます。
自動車アプリケーションの重要な利点：
保証された精度：緊密な許容範囲（たとえば、DIN 7979またはISO 8735に従って）に製造され、信頼できる再現性のあるアライメントが確保されます。
分解を促進する：内部スレッドは、固体ピンと比較して抽出を大幅に簡素化し、潜在的な損傷を最小限に抑えます。
耐久性のあるパフォーマンス：通常、硬化した鋼で作られており、高いせん断強度と耐摩耗性を提供します。
汎用材料：鋼、アルミニウム合金、特定の複合材などの一般的な自動車材料から作られたコンポーネントの結合に適しています。
理想的な自動車アプリケーション：
トランスミッションアセンブリ：シャフト、ベアリング、および住宅コンポーネントの位置。
エンジンブロックアライメント：シリンダーヘッドまたはマニホールドの配置。
製造器具：溶接または機械加工プロセスのための正確なセットアップを確保します。
ダイとカビのアライメント：スタンピングまたは射出成形装置の精度を維持します。
標準化と互換性：これらのピンは、GB/T 120.2-2000、ISO 8735：1997、DIN 7979、JIS B 1359、DIN EN 28735：1992、ISO 8733：1997、KS B 1309：2000で定義されています。 GB/T 120.2やISO 8735などの標準に記載されている同等性は重要です。寸法の詳細と材料は、リストされているすべての標準でわずかに異なる場合がありますが、抽出用の内部スレッドを備えた精度の平行ピンのコア概念は一貫しています。これらの基準を理解することは、自動車メーカーがさまざまなグローバルサプライヤーから同等の高品質のピンを調達し、特定の製造起源に関係なく信頼できるパフォーマンスを確保するのに役立ちます（材料グレードと耐性クラスがアプリケーションの要件を満たすことを条件とします）。
2。ヘッド付きクレビスピン：自動車システムでピボットとリンケージを有効にする
多くの自動車システムは、ステアリングリンクからペダルアセンブリまで、ピボットまたは明確なコンポーネントに依存しています。ヘッド付きのクレビスピンは、これらの重要なヒンジポイントを作成するための基礎的な留め具です。
それらが何であるか：クレビスピンは、一方の端に頭があり、もう一方の穴が1つ以上の穴がある非スレッドされた円筒形のピンで、クレビス（端に穴があるU字型のフィッティング）を挿入するように設計され、通常はスプリットピンまたはコッターピンで固定されています。頭はベアリングの表面を提供し、ピンがアセンブリを完全に通過するのを防ぎます。
自動車で重要な理由：
信頼性の高いピボットポイント：コンポーネント間の回転動きのために、安全で低摩擦軸を作成します。
角の不整合に対応する：この設計は、本質的にある程度の角度の動きを可能にします。これは、アークを通り抜ける接続に不可欠な、または操作中にわずかな不整合を経験します。
負荷ベアリング：主にせん断力（ピンの軸に垂直な力）を処理するように設計されています。
シンプルなアセンブリ/分解：ヘッドデザインとセキュアリング方法（スプリットピン）は、メンテナンスまたは調整のために比較的迅速な設置と削除を容易にします。
自動車アプリケーションの重要な利点：
堅牢なリンケージ：動的負荷を経験するシステムでコンポーネントをピボットするための強力な接続を提供します。
腐食保護オプション：ステンレス鋼などの材料や亜鉛メッキやダクロメットなどの仕上げ、環境分解（水分、塩、化学物質）に抵抗するために重要な材料で利用でき、寿命を延ばし、信頼性を確保します。
標準化された設計：DIN 1444、ISO 2341、GB/T 882、SAE J512、JIS B 2801、ASME B18.8.2Mなどの標準で定義され、標準のClevisフィッティングとの寸法の一貫性と互換性を確保します。
メンテナンスの容易さ：ヘッド設計と一般的なセキュリティ方法により、簡単な検査、潤滑、または交換が可能になります。
理想的な自動車アプリケーション：
ステアリングシステム：タイロッドの端、ステアリングアーム。
ブレーキシステム：ペダルリンケージ、特定のキャリパーピボット（負荷定格を確認）。
サスペンションリンケージ：さまざまなアームとロッドの接続（荷重評価を確認します）。
作動メカニズム：ドアラッチ、フード/トランクリリース、スロットルリンケージ。
ペダルボックス：ブレーキ、クラッチ、アクセラレータペダルピボット。
シートメカニズム：アジャスターとヒンジ。
標準化と互換性：Clevis Pinsは、GB/T 882-2008、ISO 2341：1986、DIN 1444、SAE J512、JIS B 2801、ASME B18.8.2Mなど、多数の標準にわたって定義されています。 ISO 2341は、DIN 1444およびGB/T 882（フォームB）の直接的な国際的なカウンターパート（フォームB）と見なされることがよくありますが、材料グレード（SAE対ISOプロパティクラスなど）、許容範囲（製品グレードA/B）、および特定の次元の存在が存在します。ただし、これらの標準を理解することで、自動車メーカーは必要なせん断強度と寸法要件を満たすピンを選択し、グローバルサプライヤーからの柔軟性を促進し、リンケージアプリケーションのパフォーマンスを確保できます。
3。スプリットピン（コッターピン）：緩みに対するシンプルで信頼性の高いロック
Clevis Pins、Castle Nuts、またはSlotted Nutsと組み合わせてよく使用されるスプリットピン（北米では一般的にコッターピンと呼ばれます）は、基本的でありながら非常に効果的なメカニカルロック装置です。
それらが何であるか：スプリットピンは、片方に頭と縦方向の分割がある半剛性の金属ピンであり、挿入後に2つの半分を広げます。
自動車で重要な理由：
正のロックメカニズム：それらは物理的な障壁として機能し、他のファスナー（ナットなど）やピン（クレビスピンなど）が振動、回転、または外力のために後退しないようにします。
安全性の重要なバックアップ：ホイールベアリングやクリティカルリンケージにキャッスルナットを固定するなどの用途では、スプリットピンは重要な安全性の冗長性であり、一次ファスナーが緩むと壊滅的な障害を防ぎます。
迅速な目視検査：スプリットピンが適切に取り付けられ、端が広がっているかどうかは、定期的なチェック中に簡単に検証できます。
経済的ソリューション：シンプルな設計と製造プロセスにより、それらは非常に費用対効果の高いロック方法になります。
自動車アプリケーションの重要な利点：
信頼性の高い防止防止：高振動自動車環境に不可欠なシンプルで機械的なロックを提供します。
簡単な手動インストール：最小限のツール（プライヤーまたはハンマー）と特別なスキルは必要ありません。
幅広い適用性：さまざまなサイズのナット、ボルト、ピンを保護するために、広範囲の直径にわたって使用されます。
腐食抵抗オプション：露出した領域で耐久性を向上させるための亜鉛メッキ鋼（費用対効果と基本的保護の標準）またはステンレス鋼などの材料で利用できます。
標準の遵守：DIN 94、ISO 1234、GB/T 91、ASME B18.8.1、ANSI B18.6.3、JIS B 1351、EN 22340などの仕様に合わせて製造され、信頼できる適合と機能のための材料品質と寸法一貫性を確保します。 ISO 1234およびDIN 94は、GB/T 91に相当すると広く考えられています。
理想的な自動車アプリケーション：
キャッスルナットの固定：ホイールベアリング、車軸、サスペンションコンポーネント。
ロッククレビスピン：ステアリング、サスペンション、ブレーキリンケージ。
固定ヨークナット：ドライブトレインコンポーネント。
ピンとファスナーの固定：さまざまなコントロールアーム、タイロッド、シンプルロックが必要なシャーシコンポーネント。
標準化と互換性：スプリットピンは、GB/T 91-2000、ISO 1234：1997、DIN 94：1987、ASME B18.8.1-2020、ANSI B18.6.3、JIS B 1351：2010、EN 22340：1992などの標準で定義されているグローバルに高度に標準化されています。 GB/T 91、ISO 1234、およびDIN 94の強力な等価性により、自動車メーカーが世界中のサプライヤーから交換可能な分割ピンを確実に調達し、安全性が批判的なロックタスクに合わせて一貫した品質と適合を確保できます。さまざまな標準では、わずかに異なる材料または仕上げを指定する場合がありますが、コア関数と寸法シリーズは、同等の形式でほぼ整合しています。
Zhejiang Zhongrui Auto Parts：Precision Automotive Fashingのパートナー
Zhejiang Zhongrui Auto Partsでは、これらの一見シンプルなピンが自動車アセンブリの信頼性と安全性で果たす重要な役割を理解しています。 IATF 16949認定メーカーとして、内部スレッドを備えた高品質の平行ピン、ヘッド、スプリットピン、およびGB/T、DIN、ISO、JIS、ASMEなどの厳しい国際基準を満たす他の幅広い自動車ファスナーを生産することに取り組んでいます。
精密な製造、厳密な品質管理、および国際標準の同等性の深い理解に関する当社の専門知識により、自動車環境の要求においてパフォーマンスに最適化された信頼できる交換可能なファスナーを受け取ることができます。既知のISO同等物を備えた標準のGB/Tピンが必要な場合でも、特定のアプリケーションに右ピンを選択する際にガイダンスが必要な場合でも、チームは支援する準備ができています。
ソーシングを合理化し、サプライチェーンの回復力を高め、車両を一緒に保持するファスナーの揺るぎない品質を確保してください。能力の詳細をご覧ください。包括的な範囲の自動車用ファーシングソリューションをご覧ください。私たちのウェブサイトにアクセスするか、今すぐお問い合わせください。
