電気自動車シャーシのファスナー量と種類の分析

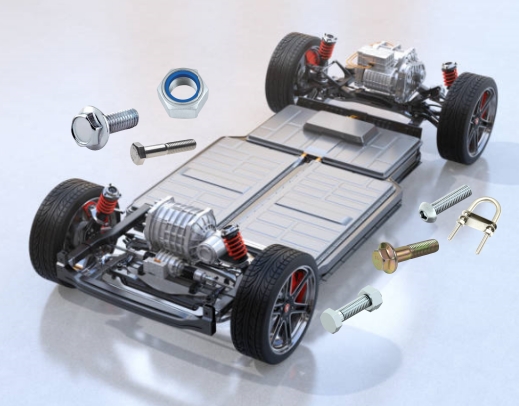

典型的な電気自動車（EV）シャーシが必要です 300〜500ファスナー 、車両の種類（例：コンパクトセダン対中型SUV）および設計の複雑さに応じて。以下は、主要なコンポーネントの詳細な内訳とそのファスナータイプ/数量です。

1。サブフレーム間接続

• 量 ：80〜120ファスナー
• 一次タイプ ：
  • 高強度フランジボルト（ISO 4162） ：M10 – M14、グレード10.9、剛性サブフレームボディ接続の場合（たとえば、Tesla Model 3は92ボルトを使用します）。
  • セルフロックナッツ（DIN985） ：振動の緩みを防ぐために、フランジボルトとペアになっています。
  • 構造リベット（EN 15048） ：アルミニウム軽量接続（合計の約15％）。

2。サスペンションシステム

• 量 ：120–180ファスナー
• 重要なコンポーネント ：
  • 腕からナックルの関節を制御します ：M12 – M16ボルト（ISO 4017グレード10.9）、サスペンションサイドあたり〜30〜40。
  • ショックアブソーバーマウント ：M10高強度ボルトは、吸引防止ワッシャー（DIN 6798）、ショックあたり4つ。
  • スタビライザーバーブッシング ：M8ステンレス鋼ボルト（A2-70）、腐食耐性コーティング。

3。バッテリーフレームからシャシスへの取り付け

• 量 ：60〜100ファスナー
• 種類 ：
  • バッテリーパックボルト（ISO 7380） ：M10 – M12チタン合金または亜鉛メッキ鋼、引張強度≥1,000MPa（たとえば、BYDブレードバッテリーは78ボルトを使用します）。
  • ナイロンインサートロックナット（JIS B 1181） ：振動による変位を防ぎます。

4。ブレーキシステム

• 量 ：40–60ファスナー
• キーアプリケーション ：
  • キャリパー取り付けボルト（ASME B18.2.3.9m） ：M8 – M10、グレード12.9、4つのキャリパーあたり4つ。
  • ブレーキローターの位置付けピン（din 7） ：不均一な摩耗を防ぐための精密耐性（±0.02mm）。

5。モーターと還元剤アセンブリを駆動します

• 量 ：50〜80ファスナー
• コアファスナー ：
  • モーターフランジボルト（ISO 4014） ：M12 – M14、グレード10.9、ダクロメットコーティング（熱耐性≥300°C）。
  • 還元剤ハウジングボルト（din 6914） ：M10 – M12、プリロードトルク耐性±3％。

6。補助コンポーネント（配管/配線）

• 量 ：30〜50ファスナー
• 種類 ：
  • Uボルト（GB/T 880） ：高電圧配線と冷却ラインを確保します。
  • プラスチッククリップ ：非構造部品のクイックアセンブリ（合計の約20％）。
